TEAC PE-505

Le TEAC PE-505 est un préamplificateur phono dédié de la marque japonaise, intégré à sa Reference Series. Il s'agit d'un préamplificateur phono avec deux circuits d'entrée/sortie monophoniques et entièrement symétriques qui prennent en charge l'entrée MC symétrique, développé en s'appuyant sur l'expertise de TEAC en matière de technologie audio. Son objectif est simple : restituer le signal gravé dans le sillon avec le moins d'altération possible, que l'on utilise une cellule à aimant mobile (MM) ou à bobine mobile (MC).

TEAC PE-505 : Architecture double mono symétrique

Le cœur de la conception repose sur une architecture entièrement symétrique en double mono. Concrètement, les voies gauche et droite disposent de leurs propres circuits dupliqués et isolés, ce qui limite la diaphonie et préserve la séparation stéréo. De l'amplificateur de tête aux sections d'égalisation jusqu'à l'étage de sortie tampon, le PE-505 emploie une conception de circuit entièrement symétrique dans toutes les phases, afin d'amplifier, égaliser et préserver la pureté du signal, même pour les signaux les plus faibles captés par une cellule.

Le PE-505 va plus loin en traitant les signaux asymétriques comme s'ils étaient symétriques. Même un signal asymétrique sur l'entrée RCA classique est converti en mode de traitement différentiel juste après les bornes d'entrée, et en absorbant les erreurs au niveau de la sortie symétrique, le circuit d'égalisation de sortie différentielle délivre un signal audio plus précis. Résultat : une meilleure immunité aux parasites et un signal plus propre jusqu'à l'amplificateur.

TEAC PE-505 : Correction RIAA haute précision

La correction RIAA est l'opération qui rétablit la courbe de réponse originale du disque, volontairement déformée à la gravure pour des raisons techniques. Sa précision conditionne directement la fidélité tonale de la restitution. Un amplificateur d'égalisation de type NF permet d'atteindre une correction RIAA de haute précision sur la plage 20 Hz à 20 kHz, gage d'une courbe respectée de bout en bout du spectre audible.

Au-delà de la RIAA moderne, le PE-505 propose deux courbes historiques. En plus de la courbe RIAA moderne, les courbes individuelles sur les enregistrements monophoniques de DECCA et COLUMBIA émis avant la définition de la courbe RIAA en 1955 sont également prises en charge. Les collectionneurs de disques mono d'avant-guerre et des années 50 pourront ainsi les lire avec la bonne équalisation d'origine.

TEAC PE-505 : Compatibilité MM et MC

Le PE-505 s'adapte à presque toutes les cellules du marché. Côté entrée phono asymétrique RCA (compatible MC/MM), l'impédance d'entrée MM est de 47 kΩ avec une capacité de charge commutable entre 0, 100, 220 et 330 pF, tandis que la résistance de charge MC se règle sur 10, 22, 47, 100, 220, 470 ou 1 kΩ ; l'entrée XLR symétrique est réservée aux cellules MC avec les mêmes valeurs de charge. Le gain est lui aussi commutable sur deux positions pour s'adapter à la sensibilité de chaque cellule.

En gain faible, on dispose de 34 dB en RCA MM, 54 dB en RCA MC et 54 dB en XLR MC ; en gain élevé, on passe à 46 dB en MM et 66 dB en MC. Cette souplesse permet de coupler le PE-505 aussi bien à une cellule MM abordable qu'à une MC à très faible niveau de sortie.

TEAC PE-505 : Fonctions de mesure et DEMAG

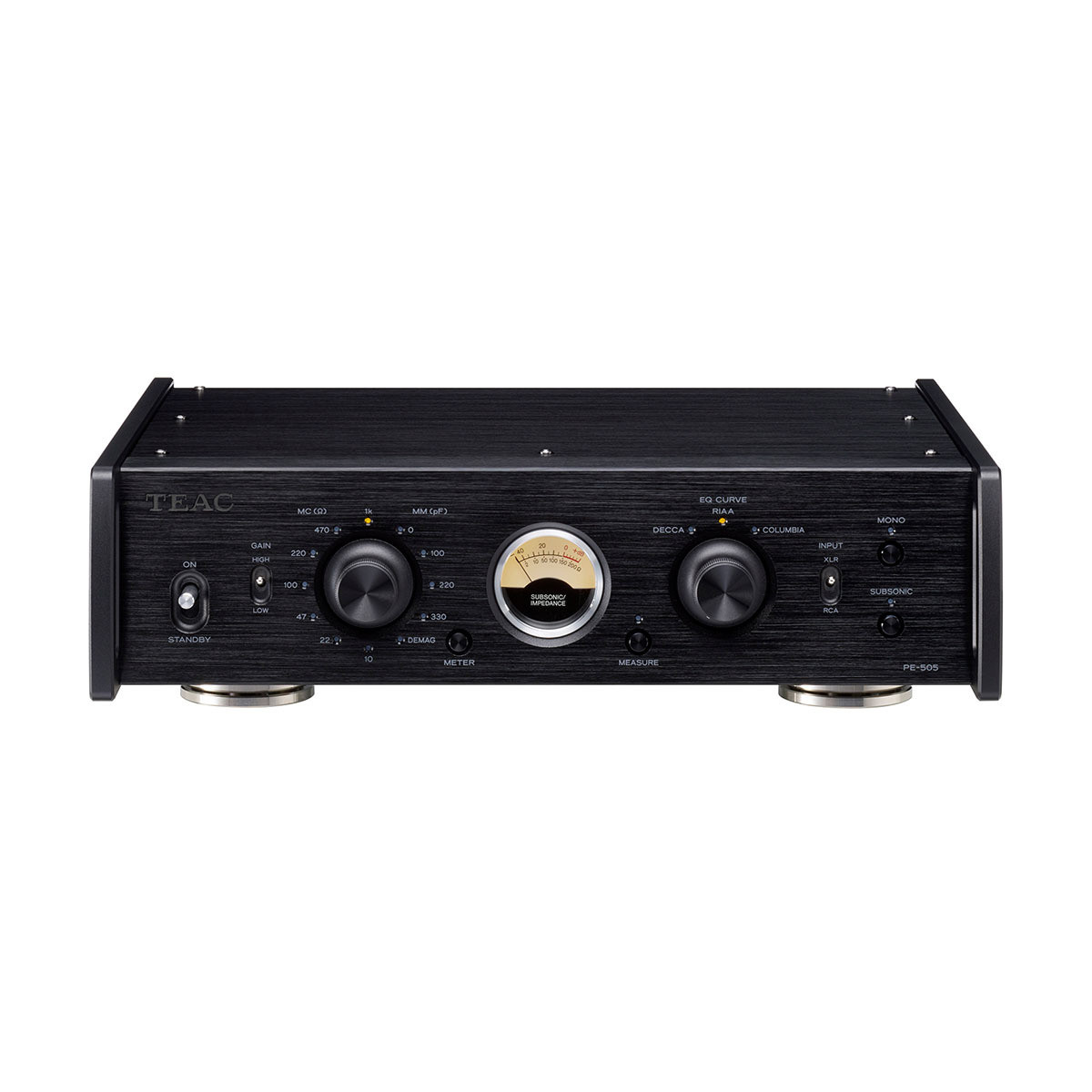

Trouver la bonne résistance de charge pour une cellule MC est traditionnellement une affaire d'écoute ou de tâtonnement. TEAC propose ici une aide utile. La fonction de mesure de résistance de charge permet de sélectionner une valeur appropriée en appuyant sur la touche MEASURE du panneau avant, pour afficher la résistance totale incluant celle du câble sur la jauge. Un vu-mètre analogique central sert à visualiser cette mesure, mais aussi l'activité subsonique.

La fonction Subsonic affiche les signaux subsoniques inférieurs à 6 Hz sur la jauge, tandis que le filtre subsonique 17 Hz à -24 dB/octave coupe les basses fréquences inutiles hors de la plage d'audition. Pratique pour éviter de solliciter inutilement les haut-parleurs de grave sur un disque voilé.

Enfin, le PE-505 propose une fonction d'entretien rarement vue sur ce type d'appareil. Grâce à la fonction de démagnétisation rapide, les noyaux de fer magnétisés des cellules MC et du transformateur élévateur sont démagnétisés en lisant un disque vinyle pendant seulement 30 secondes sur la position DEMAG. De quoi retrouver la vivacité d'origine d'une cellule MC qui aurait tendance à s'endormir au fil des écoutes.

TEAC PE-505 : Performances mesurées

Les chiffres traduisent le soin apporté à la conception. Le PE-505 atteint 106 dB de rapport signal/bruit sur l'entrée RCA (MM), et 86 dB sur l'entrée XLR (MC). La distorsion harmonique totale descend à 0,002 % sur l'entrée RCA MM et à 0,02 % sur les entrées MC, avec une séparation des canaux supérieure à 90 dB en MM à 10 kHz. Ces niveaux permettent au PE-505 de ne pas être le maillon faible d'une chaîne haut de gamme.

TEAC PE-505 : Connectique et intégration

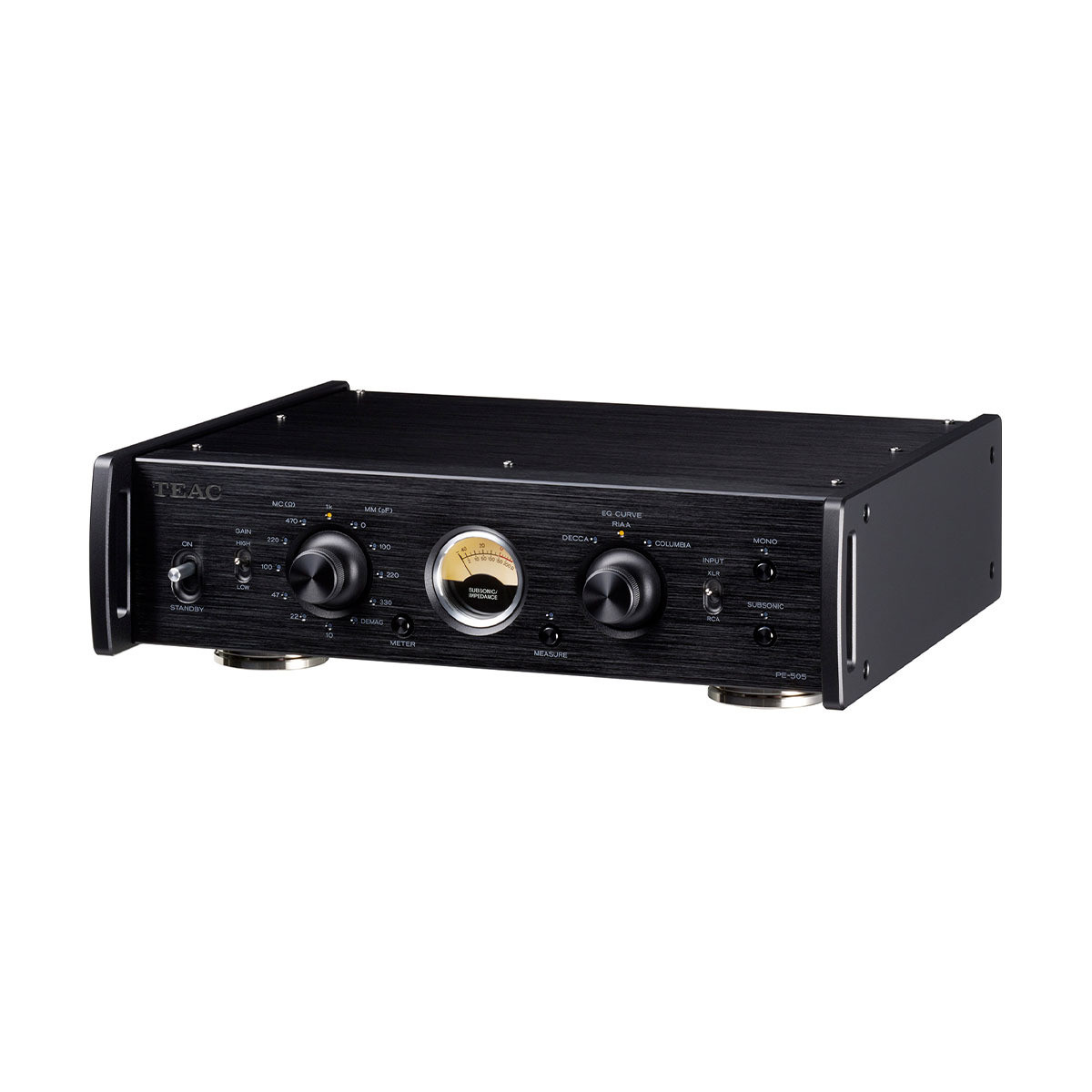

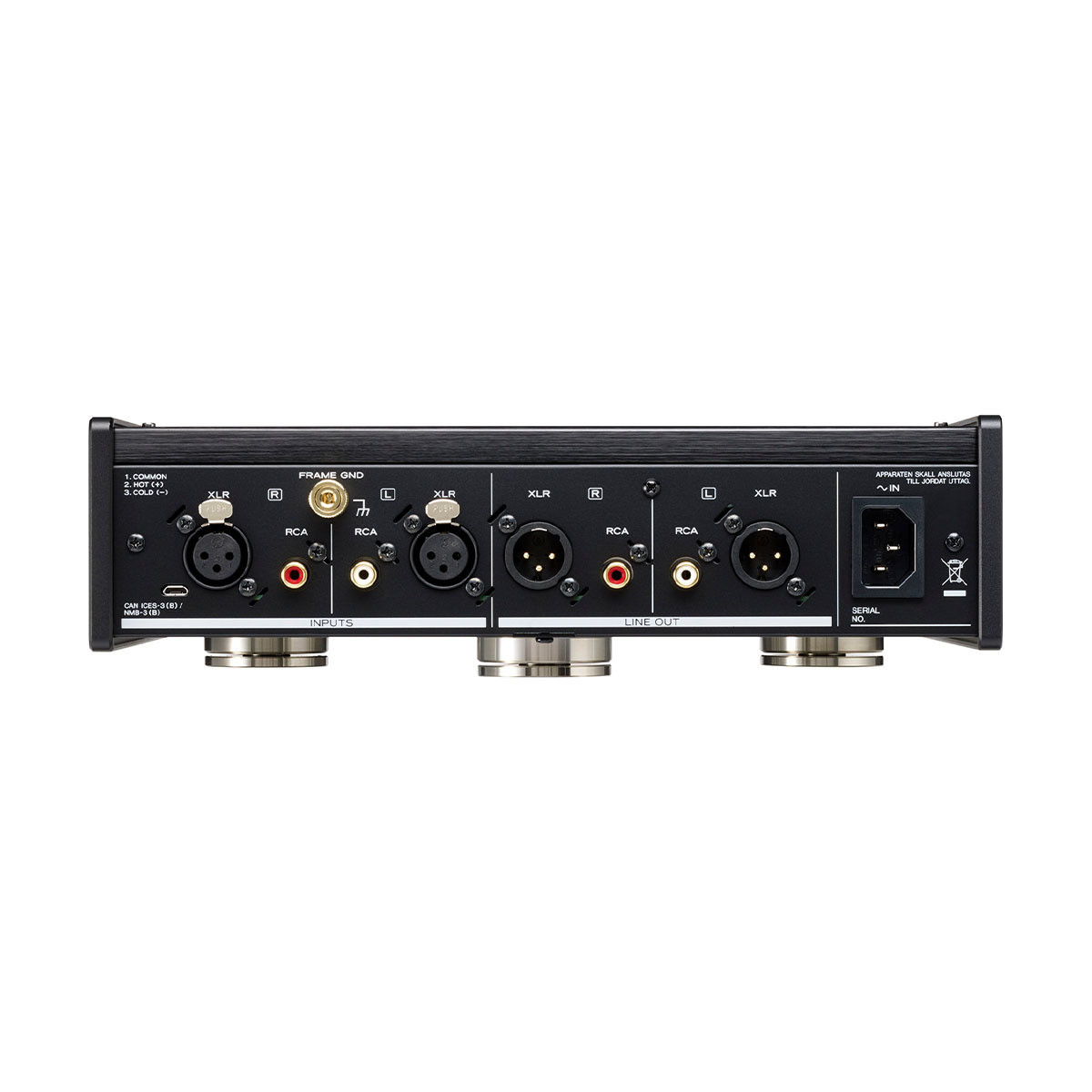

Le PE-505 adopte le format compact caractéristique de la Reference Series, plus étroit que les appareils hi-fi traditionnels. La face arrière confirme la configuration symétrique des étages : l'entrée phono et la sortie ligne sont au double standard RCA / XLR, ce qui permet de l'intégrer indifféremment dans une chaîne classique ou dans un système entièrement symétrique. Le PE-505 est disponible en noir et en argent, pour s'accorder au reste de la gamme TEAC ou s'intégrer discrètement à une installation existante.
